Многофункциональный листогибочный пресс с ЧПУ:

- Максимальное усилие пресса — 170 тонн

- Максимальная длина гиба — 3,0м

- Радиус гиба от 1,9 мм до 40 мм

- Толщина металла от 0,5 до 20 мм

- Пять осей позиционирования

- Точность позиционирования до 0,005 мм

- Допуски +/- 1 градус

- Операции: свободная гибка, вальцевание.

Заказать в один клик


Операция гибки металла на сегодняшний день выполняется при изготовлении практически любых изделий из металла.


Гибка металлического листа позволяет выполнять изделия и детали различной степени сложности и конфигурации, а также нестандартные конструкции.

Главное технологическое преимущество данного метода заключается в том, что он позволяет производить монолитные металлические изделия полностью без сварных швов. Это положительно влияет на их прочность, антикоррозионную стойкость и долговечность.

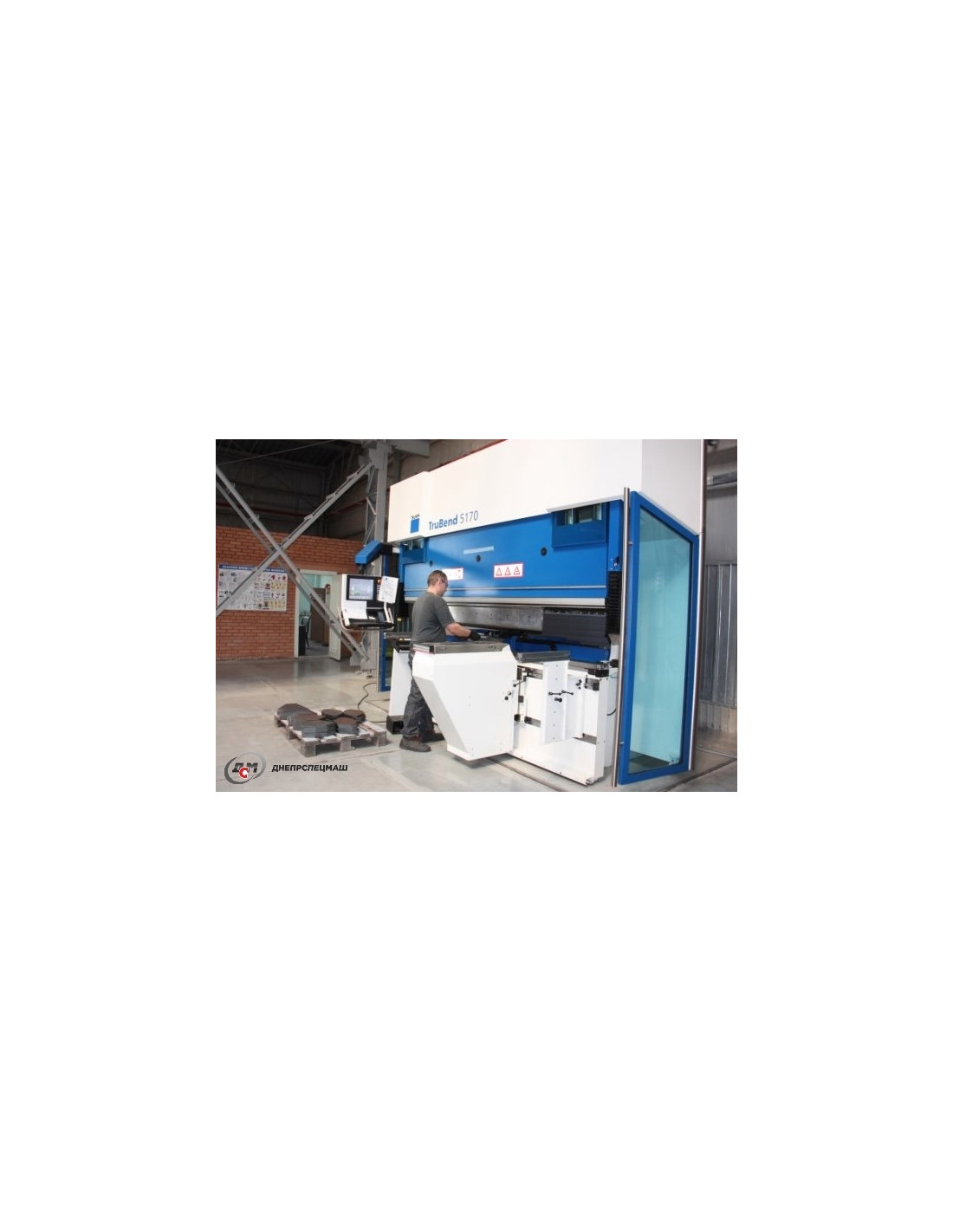

Наше предприятие оснащено современным листогибочным прессом с числовым программным управлением. Гидравлический пресс оборудован быстросъемным инструментом, разнообразными наборами пуансонов и матриц, что позволяет непрерывно (за один переход) выполнять последовательность из нескольких разных гибов, фальцевание.

Преимуществом нашего пресса является количество осей позиционирования. Сгиб получается равномерным как по углу, так и по всей длине заготовки (не зависимо от её длины). Эта технология позволяет выполнять гибку по короткому радиусу деталей маленьких размеров, а также изготавливать большие, склонные к вращению детали. Качественное выполнение подобных операций на станках с ручным управлением практически невозможно.

Использование современных автоматизированных гибочных прессов позволяет значительно снизить трудоемкость и длительность производственного процесса.

Максимальное усилие пресса, тонн
170
Максимальная длина гиба, м
3,0
Радиус гиба, мм
от 1,9 до 40
Толщина металла, мм
от 0,5 до 20
Количество осей позиционирования
5
Точность позиционирования, мм
до 0,005
Допуски, градусов
+/- 1
Операции
свободная гибка, вальцевание
Технология точной гибки металла это одна из технологических операций холодной штамповки, при которой под давлением происходит принудительная деформация материала без макроскопических нарушений цельности металла, в результате чего металлический лист принимает заданную форму.

Это технологически сложный процесс. Поэтому для таких операций необходимо использовать специальные промышленные прессы и другое высокоточное оборудование, что позволяет при минимальных физических усилиях, но с высокой точностью выполнить изделие требуемой конфигурации.

Во время изгибания все наружные слои материала растягиваются, увеличиваясь в размере, а внутренние - сжимаются, соответственно уменьшаясь в размере. А слои металла, находящиеся вдоль оси изгибаемой заготовки, сохраняют после изгибания свои первоначальные размеры.

На сегодняшний день выделяют 2 основных метода: "свободная гибка" (между листом стенками V-образной матрицы существует воздушный зазор) и "калибровка" (лист прижимается полностью к стенкам V-образной матрицы).

Наиболее распространенный метод – «свободная гибка». Эта технология позволяет изготавливать сложные детали с несколькими разнонаправленными гибами и стыкующимися или плотно прилегающими друг к другу полками. Она универсальна и позволяет на одном и том же оборудовании гнуть разный листовой металл разных толщин.

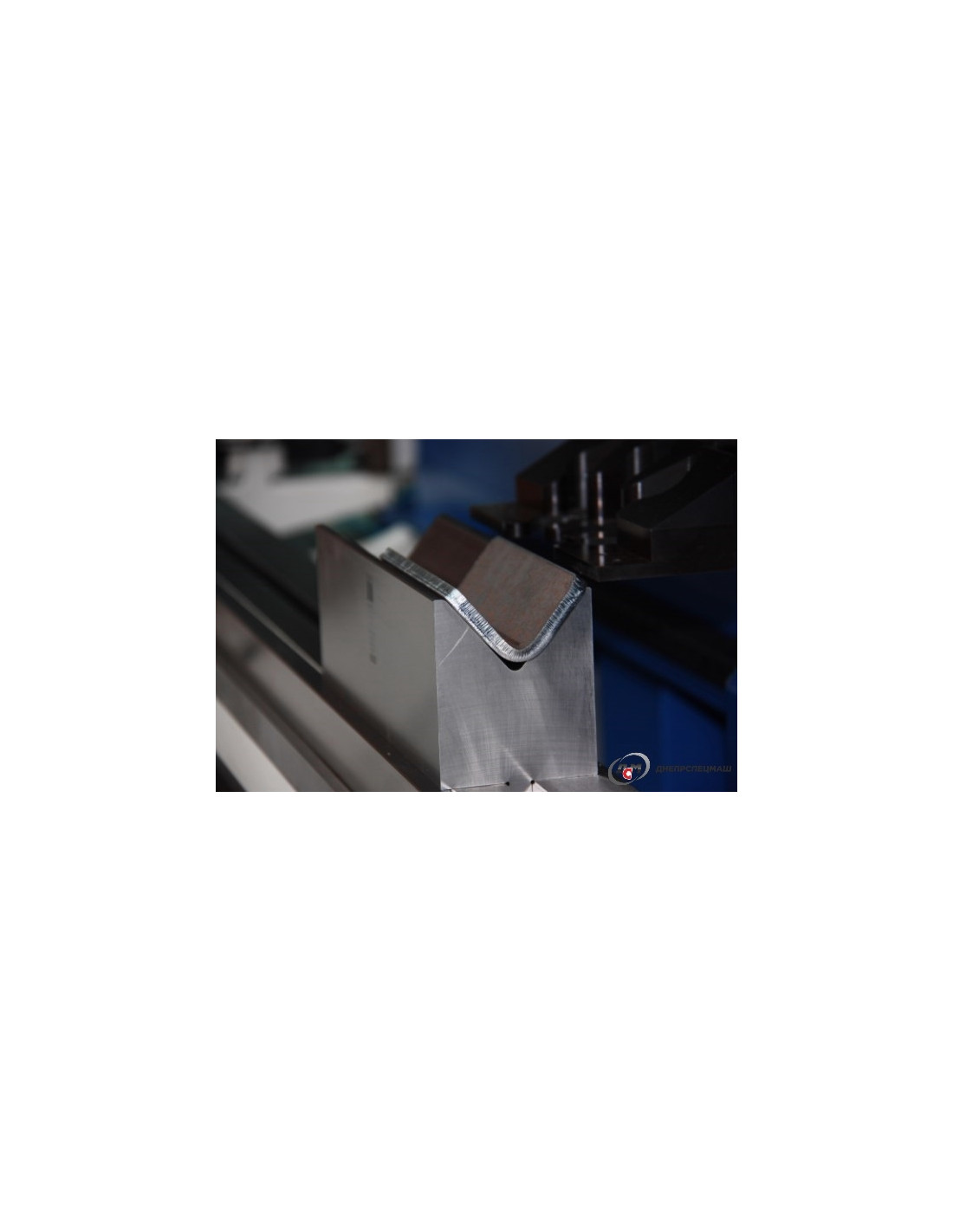

Процесс гибки листового металла по технологии «свободной гибки» осуществляется в несколько этапов. Сначала производится разметка и раскрой заготовки, далее её помещают в листогибочный пресс между пуансоном и матрицей и закрепляют. Сверху на лист давит пресс и происходит сгибание. Двигаясь вниз, пуансон (верхний гибочный инструмент) вдавливает лист в матрицу (V-образный ручей - нижний гибочный инструмент), после чего лист приобретает требуемую конфигурацию на основании чертежей разработчиков. «Свободная гибка» – это гибка по трем точкам: заготовка соприкасается с пуансоном (линия сгиба) и с краями ручья матрицы. Лист остается "в воздухе" и не соприкасается со стенками матрицы.

Гибка металла, схема-1 Гибка металла, схема-2
Часть листа перегибается по отношению к другой на строго определенный угол. При этом степень деформации металла зависит от таких параметров, как толщина материала, величина угла изгиба, хрупкость материала и скорости проведения операции. При гибке пластически деформируется только участок заготовки в зоне контакта с пуансоном.

Для того, чтобы минимизировать вероятность образования трещин в месте изгиба, минимальный радиус пуансона должен быть в пределах от 1,0 до 2,0 от толщины заготовки, в зависимости от механических свойств материала. Мягкий и легкодеформируемый металл допускает меньший внутренний радиус.
Преимущества технологии гибки металла на станках с ЧПУ:
  • Высокая точность гиба, что гарантирует минимальный процент брака.
  • Возможность изготавливать изделия сложной конфигурации и нестандартные конструкции (крупные детали, с малым радиусом, сложными углами, S-образное 2-х и 3-х мерное изгибание, материал большой толщины, замкнутый профиль).
  • Высокая производительность процесса процесса (в 1,5-2 раза выше, чем станков с ручным управлением), что обеспечивает экономичность производства (снижаются трудозатраты и конечная стоимость изделия).
  • Позволяет выпускать изделия полностью без сварных швов, что положительно влияет на их прочность, антикоррозионную стойкость и долговечность.
  • Исключение человеческого фактора. Так как процесс максимально автоматизирован, не требуются высококвалифицированные рабочие – станочники.
  • Универсальность станков обеспечивает быструю перенастройку с одного вида изделий на другие.
  • Идентичность и взаимозаменяемость деталей. Точность конфигурации и размеров деталей позволяет сократить время на подгонку и сборку конечного изделия.
  • Максимально точное выполнение эскизов и чертежей (с минимальным отклонением от заданных размеров).
  • Хороший (привлекательный) внешний вид изделий.

Стоимость услуг по гибке металла в таблице указана за 1 гиб, грн. без НДС.

Толщина металла, мм Длина гиба, мм
0-500 500-1000 1000-1500 1500-2000 2000-2500 2500-3000
0,5-1 5 - 10 7 - 12 9 - 15 10 - 20 12 - 24 14 - 30
1,5-2 6 - 12 8 - 15 10 - 20 12 - 24 14 - 28 16 - 30
3-4 7 - 14 9 - 18 12 - 25 15 - 30 17 - 38 20 - 45
5-6 10 - 20 12 - 25 16 - 30 22 - 40 25 - 50
8 16 - 25 22 - 30 25 - 40
10-12 22 - 40 25 - 50
14-16 35 - 60



Стоимость заказов со сложными контурами, с большим количеством гибов, единичных деталей определяется отдельно.



Расчет стоимости

Стоимость работ по точной гибке листового металла рассчитывается для каждого заказа индивидуально и зависит от:
  • длины заготовки,
  • марки стали или сплава,
  • толщины металла,
  • радиуса гиба,
  • количества гибов,
  • общей конфигурации заготовки
